硬化混凝土在未饱和空气中服役时，会因失去内部毛细孔和凝胶孔中的吸附水而发生收缩，称为干燥收缩。混凝土还会与空气中的CO2发生化学反应：Ca（OH）2+CO2=CaCO3+H2O，导致混凝土收缩，称为碳化收缩。干燥收缩和碳化收缩是混凝土收缩的两个主要因素。收缩会使混凝土内应力重分布，造成应力集中。当局部应力过大时会造成混凝土开裂，影响混凝土的服役寿命。不同配比的混凝土上述收缩量大小不同，为了降低结构收缩开裂的风险，应优选收缩小、开裂风险低的混凝土配合比。

目前，行业内从多个角度采用多种方法来测量混凝土的收缩膨胀大小，分别列举如下：

2）干燥收缩，适用于测定在无约束和规定的温湿度条件下硬化混凝土试件的收缩变形性能。参考了中国交通部JTJ270-98、中国电力行业标准DL/T5150-2001，美国ASTM C157/C157M-2003和ASTM C490-2007，英国BS标准BS1881：Part5，欧洲EN标准草案prEN480-3，日本标准JIS A1129：2001，GB/T50082。

要求混凝土表面不得有严重的脱模剂污染（自收缩测量可例外），以免影响试件与外界的湿度交换，影响收缩测试结果。本实验测得量得到的实际上是干燥收缩和部分碳化收缩。

本设备可实现全自动记录混凝土干燥收缩过程的变形值，具有优势如下：

与现有技术相比，有益效果表现为：

1、节省人力，操作方便：本实用新型在测试过程中，试件放于测量装置之上，不需搬动，且测量数据全部自动存入主机中，无需人工记录。

2、结果准确，精度高：避免了人为校准和记录造成的差错；同时采用高精度位移传感器替换百分表，提升了仪器测试精度。

3、试验数据集中，导出方便：试验数据全部集中存储于主机内，外设数据导出接口，方便数据导出处理。

技术参数如下：

型 号： I型 II型 III型

测 试 容 量： 一组（3块） 二组（6块） 三组（9块）

位移传感器行程： 2mm

位移传感器测量误差：不大于1um

位 移 分 辨 率： 0.1um

温度传感器精度： ±0.5℃

湿度传感器精度： ±3%

试 块 尺 寸：混凝土试块：100×100×515mm

工 作 温 度： 0℃— +50℃

卧式测量模具尺寸：126×800×20mm；

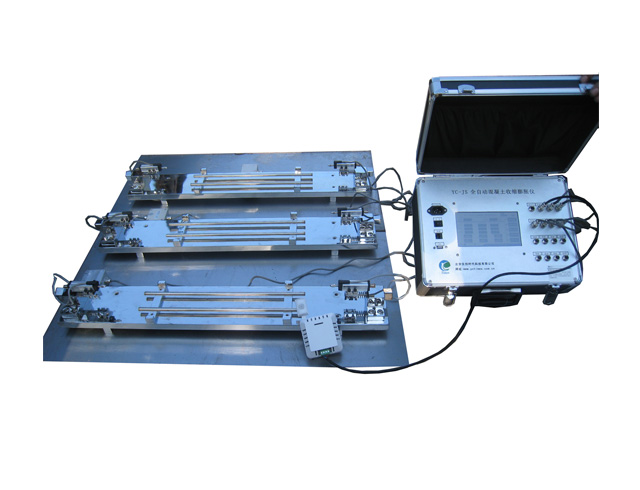

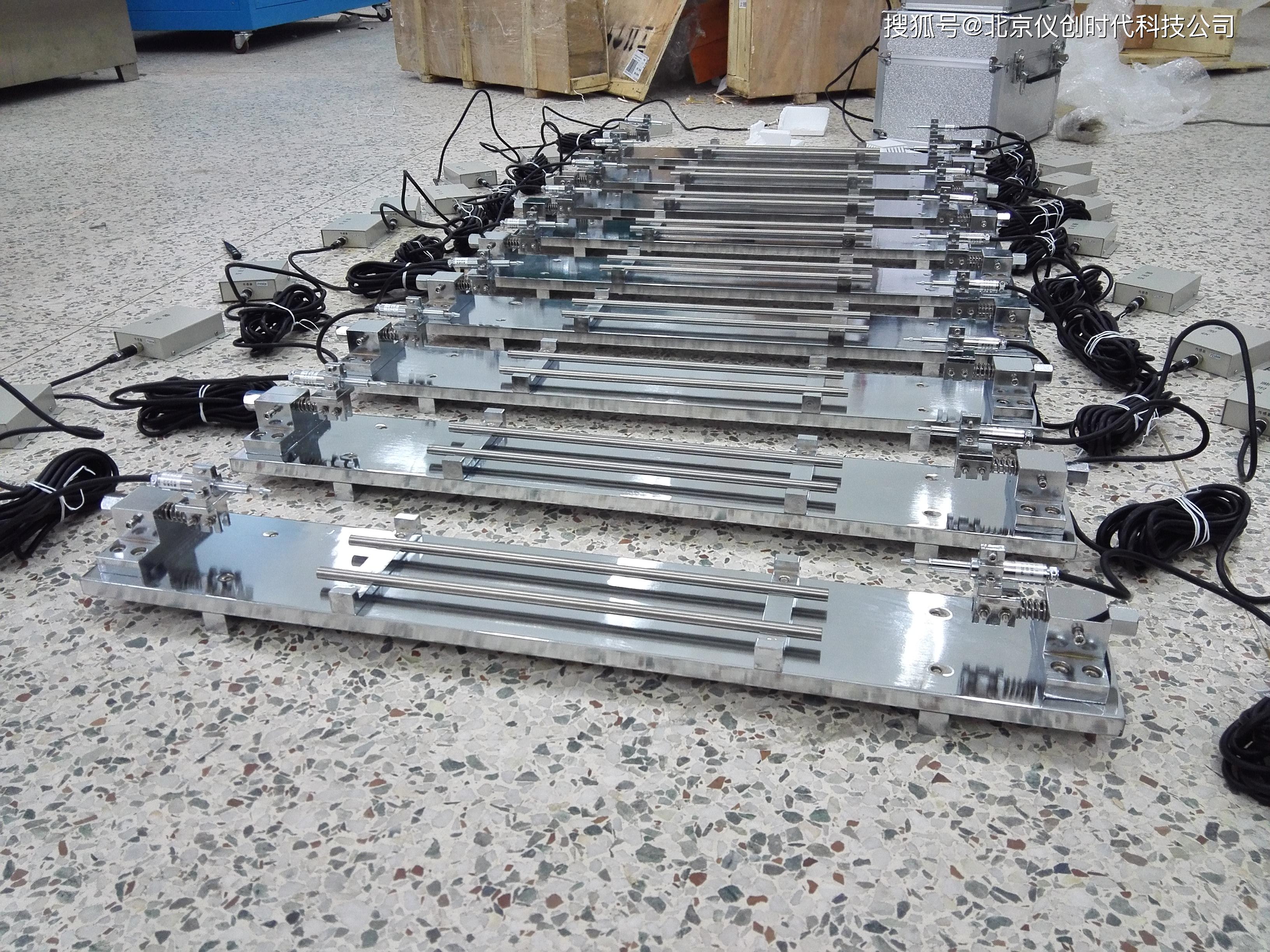

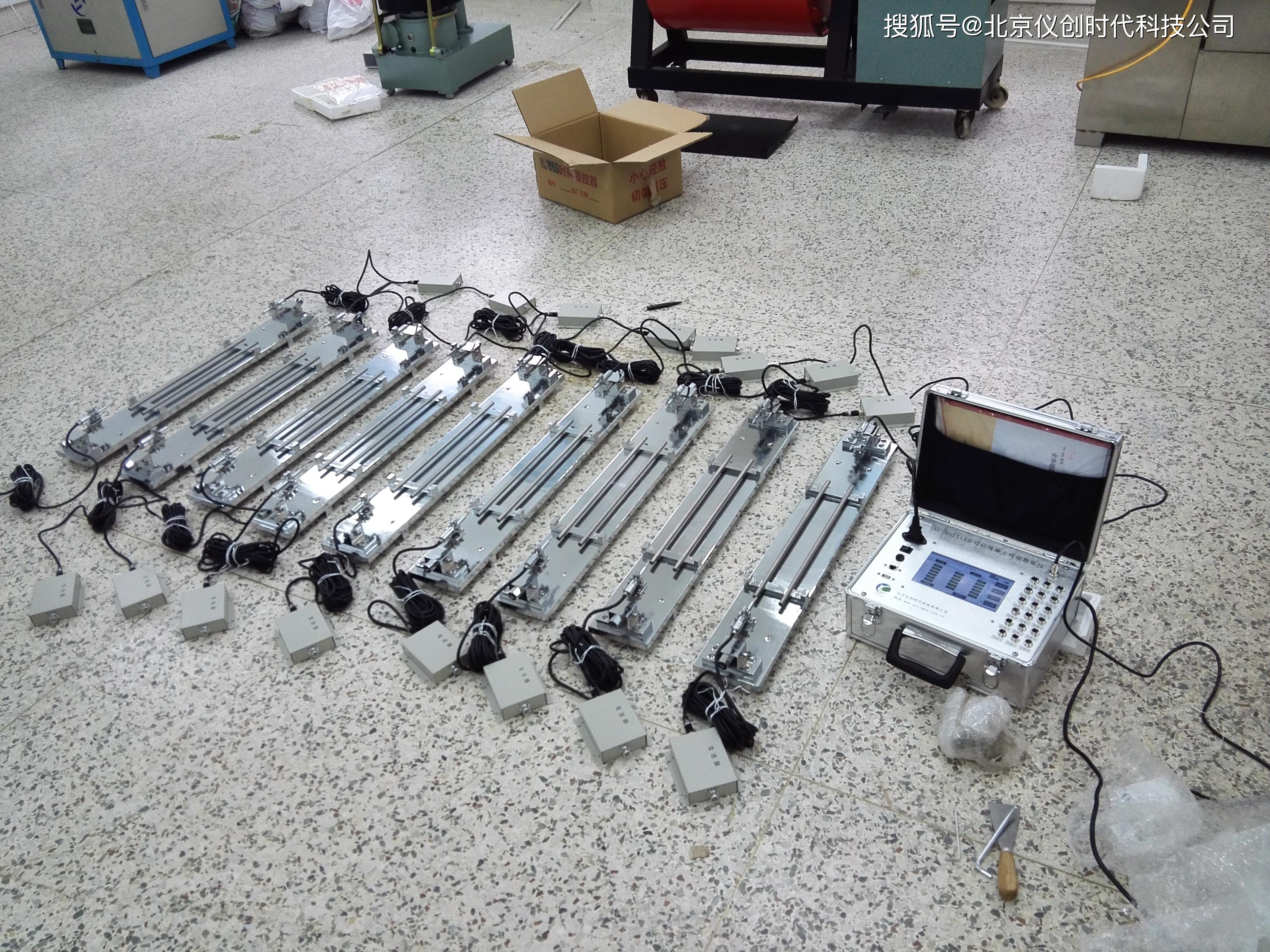

现场安装实物图：
