多功能混凝土收缩膨胀仪功能分解（1/7），之早龄期收缩膨胀测试功能

硬化混凝土在未饱和空气中服役时，会因失去内部毛细孔和凝胶孔中的吸附水而发生收缩，称为干燥收缩。混凝土还会与空气中的CO2发生化学反应：Ca（OH）2+CO2=CaCO3+H2O，导致混凝土收缩，称为碳化收缩。干燥收缩和碳化收缩是混凝土收缩的两个主要因素。收缩会使混凝土内应力重分布，造成应力集中。当局部应力过大时会造成混凝土开裂，影响混凝土的服役寿命。不同配比的混凝土上述收缩量大小不同，为了降低结构收缩开裂的风险，应优选收缩小、开裂风险低的混凝土配合比。
目前，行业内从多个角度采用多种方法来测量混凝土的收缩膨胀大小，分别列举如下：
1）测量混凝土早期收缩（自初凝开始）

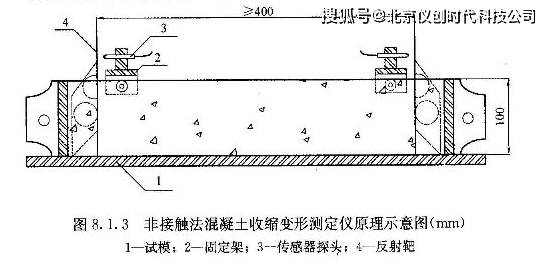

可采用非接触式混凝土收缩变形测定仪进行测量，原理如下：

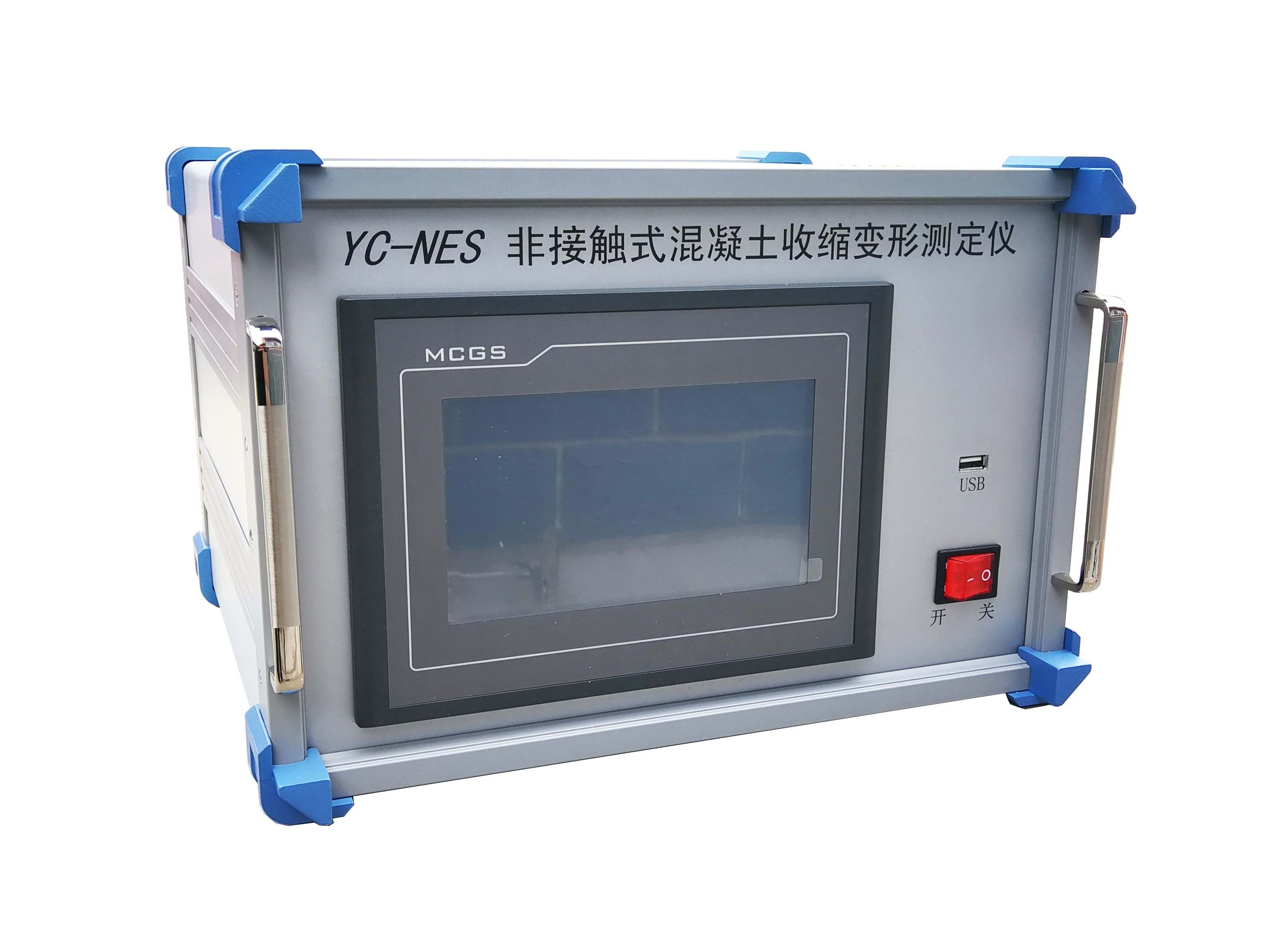

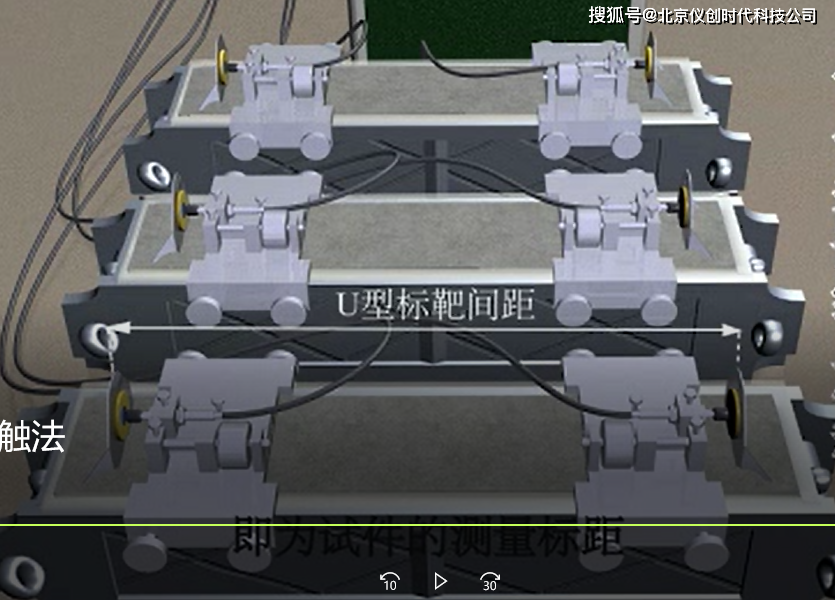

在浇筑过程中，向试模内两侧放置埋入式钢板，使钢板伸出混凝土上表面，形成外伸骨料——既可以与混凝土收缩膨胀协同变形，又能够在外伸表面进行操作。通过固定于试模上的电涡流位移传感器与埋入式钢板之间的信号反馈作用，转换成位移信号反应混凝土试件的收缩大小。如需了解试验操作过程，请加微信TRQPS888，备注非接触收缩。仪器外观如下：

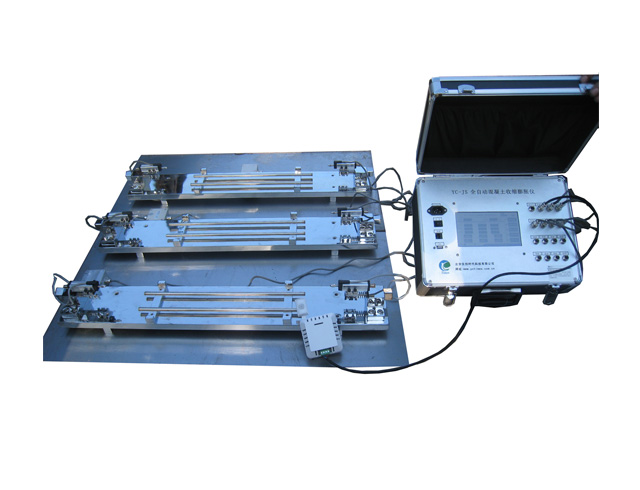

YC-SSJ全自动混凝土收缩膨胀仪同样可进行混凝土早期收缩测量，更为出色的是，它可以同时测量收缩与膨胀，其实现这一功能的方式是使用混凝土早期收缩膨胀测量模具。
具体步骤：(可参照ZL201220721026.1)

下面我们介绍本实用新型的使用方法。
1）在测量模具4内表面刷一层润滑油，然后铺一层塑料薄膜，再在塑料薄膜上刷一层润滑油，铺第二层塑料薄膜。将经过处理的截锥形测头6较细端穿透塑料薄膜，截锥端插入横向侧板4.2中心开孔。
2）按照《普通混凝土拌合物性能试验方法标准》GB/T50080-2002拌制混凝土，并浇筑到测量模具4内。与此同时，进行同条件下混凝土初凝时间的测量。
3）待混凝土试件5即将初凝时，对截锥形测头6与横向侧板4.2中心开孔的接触面进行处理，使二者之间不再接触。即截锥形测头6一端硬化与混凝土试件5中，另一端不受任何约束。
4）将位移传感器2安装到微调滑轨4.3上，位移传感器2的另一端、温湿度传感器3与主机1相连。接通电源，主机1实时显示位移传感器2和温湿度传感器3的测值。调节位移传感器2的位置，使其测试端顶在截锥形测头6上，并保证测量过程位移传感器2不超出量程。之后，拧紧旋钮4.5，此操作保证整个试验过程位移传感器2非测试端部分与测量模具4相对静止，混凝土试件5轴向收缩带动两端位移传感器2测试端伸长，这样收缩大小即被测量记录下来。
5）按照步骤4）继续调节其他待测混凝土试件对应的位移传感器和旋钮。在所有混凝土试件都调节好后，启动主机1，所有位移和温湿度数据都实时显示并自动存储于主机1中。
6）试验结束后，停止主机1，所有位移传感器和温湿度传感器继续工作，但测试结果不存储。拧松旋钮4.5，拆下位移传感器2。打开纵向侧板4.1，再打开横向侧板4.2，取出混凝土试件5，依次测量每个混凝土试件的基准长度并记录，用于后期收缩率计算。

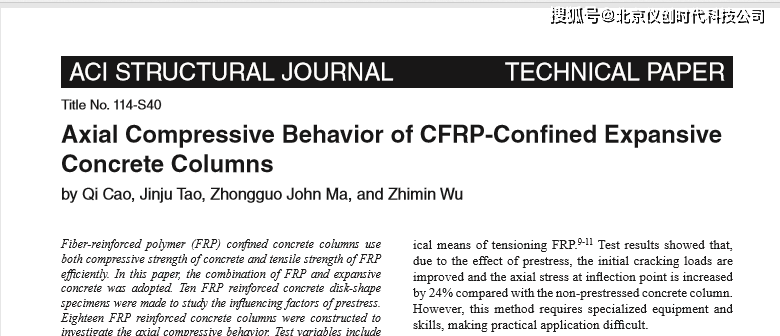

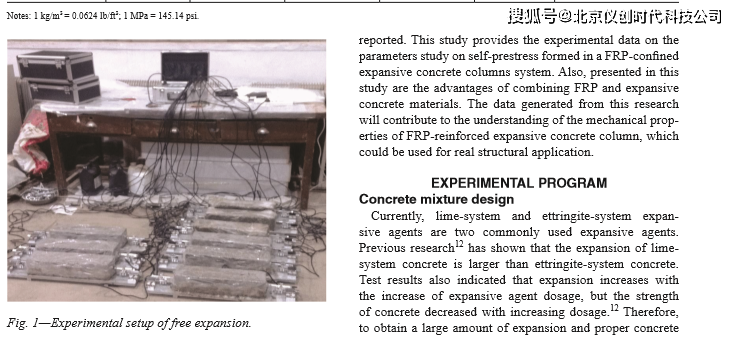

试验结果非常理想，并发表核心期刊论文SCI

技术性能参数如下：
*1、具有自主知识产权：《一种多通道全自动混凝土收缩膨胀仪》ZL201220557247.X，《一种位移传感
器轴向运动微调装置》201320664989.7,《一种新型混凝土早龄期收缩膨胀仪》ZL 201220721026.1
*2、采用7寸彩色液晶触摸控制系统，可实时显示并记录试件收缩膨胀值及环境温湿度，节省人力；
*3、试验数据可通过优盘，直接导入电脑中，使用excel文件进行数据分析处理；
*4、测试主机内置YC-JS专用软件更新升级方便，可通过USB接口进行升级；
*5、独特程序设计，保证试验数据连续，不因断电而失效；
*6、可根据需要选择I、II或者III型，可同时进行1组、2组和3组试验；
型号： I型 II型 III型
测试容量：一组（3块）二组（6块）三组（9块）
试件收缩膨胀范围：-3500um~3500um，可扩展
位移传感器测量误差：不大于1um
位移分辨率： 0.1um
温度传感器精度： ±0.5℃
湿度传感器精度： ±3%
试块尺寸：混凝土试块：100×100×460mm
工作温度： 0℃— +50℃
测量模具尺寸：720×130×16mm
