GB/T 3808《摆锤式冲击试验机的检验》

GB/T 229《金属夏比缺口冲击试验方法》

JJG 145《摆锤式冲击试验机》

ISO148.3《Metallic materials – Charpy pendulum impact test–Part 3:Preparation and characterization of Charpy V-notch test pieces for indirect verification of pendulum impact machines 》

性能特点：

超低温冲击试验机，用来对金属材料在动负荷下抵抗冲击的性能进行检验，是冶金机械制造等单位必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。

该冲击试验机采用液氮制冷，最低温度可达-190℃（-190℃~-196℃为特殊要求），特别适合于测定金属材料在极低温度状态下抗冲击性能，是冶金、机械制造、科研检测等单位检测材料和研究开发新材料的重要测试手段。

试验机主机为分体式结构，悬臂式挂摆方式，摆锤锤体C型。

冲击刀采用螺钉安装固定，更换简单方便。

试样简支梁式支承，试样端面定位。

主机装有安全防护网。

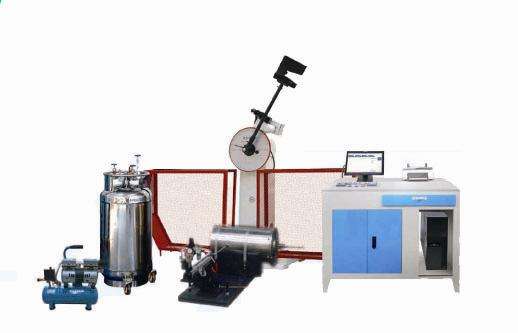

低温冲击机试验机由主机、低温装置、送料机构及自动定位机构组成。

低温装置：该低温装置是我公司根据GB/T229-2007《金属夏比摆锤冲击试验方法》中对低温装置的要求而最新研制开发的液氮制冷设备。采用液氮制冷,温度调节均为电气自动控制,配备专用送样装置自动送料,试样自动端面定位,确保试样出炉至冲击时间不大于2秒,满足金属低温夏比冲击试验方法的要求。

送料机构：试样在低温装置里冷却到所设定温度后，气动送料机构可迅速可靠地将试样送到砧座支承面上。送料机构主要气缸、电磁阀两部分组成。气动送料机构的运动是由电气发出的信号控制电磁阀实现气缸的前进与后退从而完成自动送料的动作。气缸的运动速度通过调节电磁阀上的调速阀来实现，气缸的行程距离由气缸上的磁性开关控制。

定位机构：试样必须紧贴钳口侧面，使试样缺口正确地位于摆锤轴线中心。试样紧贴钳口侧面，是由定位机构保证的。试样由送料杆送至前支座时，由于棘爪的作用，使试样紧贴钳口侧面往前运动，当试样后端还没有脱离固定棘爪，前端进入后钳口面时，送料机构中的接近开关发出信号，电磁铁动作，随即定位机构动作，定位机构的定位杆到工作位置，定位机构侧面弹性顶柱紧压试样，直至试样前端紧贴定位机构定位面，完成试样定位工作。当送料杆弹簧压缩（2mm～3mm）时，电磁铁再获信号后复位，定位机构远离试样、定位面，以便进行冲击。定位机构与支架装成一体，电磁铁的拉动和弹簧的复位带动定位块上、下移动，推动定位螺钉在弹簧的作用下，定位螺钉始终紧贴定位面，同时通过活动套筒上的销子，定位机构带动侧面的弹性顶柱转动。偏心块能减少定位机构对试样的惯性冲击，因此能提高试样定位的正确性。

技术参数：

1、冲击能量： 150J、300J

2、摆锤预扬角：150°

3、摆轴中心至冲击点距离：750mm

4、冲击速度： 5.2m/s

5、试样支座跨距： 40mm

6、钳口圆角： R1-1.5mm

7、冲击刀刃圆角： R2-2.5mm（ R8mm）

8、冲击刀厚度： 16mm

9、制冷方式： 液氮制冷

10、试样盒容量： 6个 均冷4个

11、低温范围： 0℃～-190℃

12、控温精度： 3％

13、试样尺寸： 10×10×55mm

14、外形尺寸： 2200 mm×1500 mm×1900 mm

15、试验机净重： 850Kg

16、电源：交流三相 380V±10% 50Hz

17、环境条件： 周围环境中无腐蚀介质，无震动，无强电磁场干扰。
