在操作中，同一台混凝土卧式收缩测试仪，多个试件测试时，受到多次搬动操作、校准杆材质以及环境的影响，造成测试的系统误差较大。

表1列出了采用分辨率为0.01mm的混凝土卧式收缩膨胀仪，对同一试件进行了 20 次测量，其数据结果如表 1所示（引自《普通混凝土长期性能和耐久性能试验方法》编写组 之“标 准 试 验 方 法 调 研 报 告 集 ”）。

表1 试件测试结果

由表1可见，当采用分辨率只有0.01mm的收缩膨胀仪尚且能造成0.42mm的误差，若对精度要求更高一些，达到0.001mm，测量值与真实值的差距将更无法满足标准的要求。

为了解决这个棘手问题，我公司推出了YC-SSJ系列全自动混凝土收缩膨胀仪，在分辨率上提高到0.0001mm（0.1um），满量程测量误差不大于1um,并开发出整个试验过程中无需移动且摩擦力非常小的专用模具，技术性能参数如下：

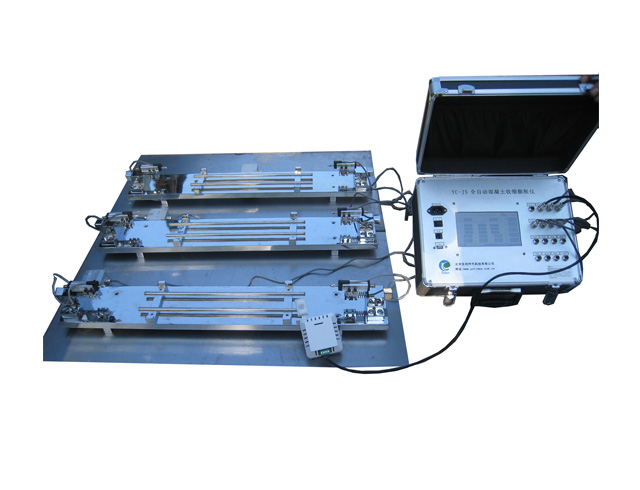

YC-SSJ系列全自动混凝土收缩膨胀仪

注意：测量误差1um，仪器分辨率0.0001mm与测量模具同等重要

性能参数：

型 号： I型 II型 III型

测 试 容 量： 一组（3块） 二组（6块） 三组（9块）

位移传感器行程： 2mm

位移传感器测量误差：不大于1um

位 移 分 辨 率： 0.1um

温度传感器精度： ±0.5℃

湿度传感器精度： ±3%

试 块 尺 寸：混凝土试块：100×100×515mm

工 作 温 度： 0℃— +50℃

卧式测量模具尺寸：126×800×20mm；

立式测量模具尺寸：154×124×650mm

早龄期测量模具尺寸：720×130×16m

性能特点：

*1、具有自主知识产权：《一种多通道全自动混凝土收缩膨胀仪》ZL201220557247.X，《一种位移传感

器轴向运动微调装置》201320664989.7,《一种新型混凝土早龄期收缩膨胀仪》ZL 201220721026.1

*2、采用7寸彩色液晶触摸控制系统，可实时显示并记录试件收缩膨胀值及环境温湿度，节省人力；

*3、试验数据可通过优盘，直接导入电脑中，使用excel文件进行数据分析处理；

*4、测试主机内置YC-JS专用软件更新升级方便，可通过USB接口进行升级；

*5、独特程序设计，保证试验数据连续，不因断电而失效；

*6、测试主机预设4个备用接口，方便用户进行功能扩展（增值服务）；

7、可根据需要选择I、II或者III型，可同时进行1组、2组和3组试验；

*8、测量模具尺寸可根据试块尺寸进行设计； 立式测量模具、卧式测量模具、限制膨胀率模具可选。

专利证书

计算机软件著作权
